SKY-LOCK ROOF SYSTEM

Sky-Lock Roof System
Sky-Lock Roof System은 내부에 Self-Gutter를 지녀 완벽한 방수 성능을 자랑하는 성형 루프 시스템입니다.
고정 브라켓 및 볼트 노출이 없는 미려한 외관과 이중 체결 브라켓의 간편한 Lock 체결방식을 사용, 풍하중에 강한 지붕 시스템입니다.

Sky-Lock Roof System의 구조

  • ● 폭 640mm의 광폭 상판, 74mm의 높은 골 높이
  • ● 골하부 이중 체결이 가능한 좌우 locking홈
  • ● 내부 셀프거터 및 물끊기홈
  • ● 하부 고정용 이중 체결 브라켓과 슬라이딩을 위한 2차 브라켓
  • ● 태양광 패널 설치용, 스노우가드용 전용 클립을 가진 시스템

Sky-Lock Roof System의 제원

Sky-Lock Roof System의 제원
재료 외부강판 폴리에스터 실리콘 수지, 불소수지, 세라믹 강판 등
클립 상부 / 하부 고정용 브라켓 압연강판 1.6mm
고정용 볼트 #14, SDS 볼트 L=50-350mm
재원 폭 (mm) 640
길이 (m) 최소 300mm ~ 150m이상 ( 현장생산가능 길이)
두께 (mm) 0.5 ~ 0.8 mm

Sky-Lock Roof System의 특장점

이중 체결 클립 슬라이딩 시스템
패널 내부 고정용 클립이 좌우 패널을 잡아주며
셀프거터를 하부로 잡아주는 2차 고정브라켓으로
풍하중에 강한 체결력을 가집니다.
완벽한 이중방수 시스템
패널 내부에 셀프거터가 존재하여
OVER FLOW로 인한 작은 누수도 완벽하게 해결합니다.
길이방향 수축과 팽창에서 해방
상ㆍ하부 고정용 브라켓에서 패널이
슬라이딩 될 수 있어 수축과 팽창에 자유롭습니다.
길이와 경사에도 자유로움
공장 및 현장에서 자유로운 길이 성형이 가능하며
높은골로 저경사 (1/50)의 완벽 시공이 가능합니다.
간편한 시공성
간편한 공구와 간단 체결로 최소 인원으로
빠른 시공이 가능합니다.
뛰어난 태양광 패널 설치
전용 태양광 클립을 사용하여 상부 패널 손상없는
태양광 패널의 설치가 가능한 친환경적인 제품입니다..

Sky-Lock Roof System
SkyLock Roof System은 상부패널 볼트 노출없이 내부 고정 브라켓을 사용, 구조체에 결합함으로
온도 변화로 인한 지붕의 수축과 팽창이 가능하여 길이 방향 움직임을 흡수 · 조절하고 패널 연결 부분의 손상을 방지하며 탁월한 방수 성능을 제공합니다.

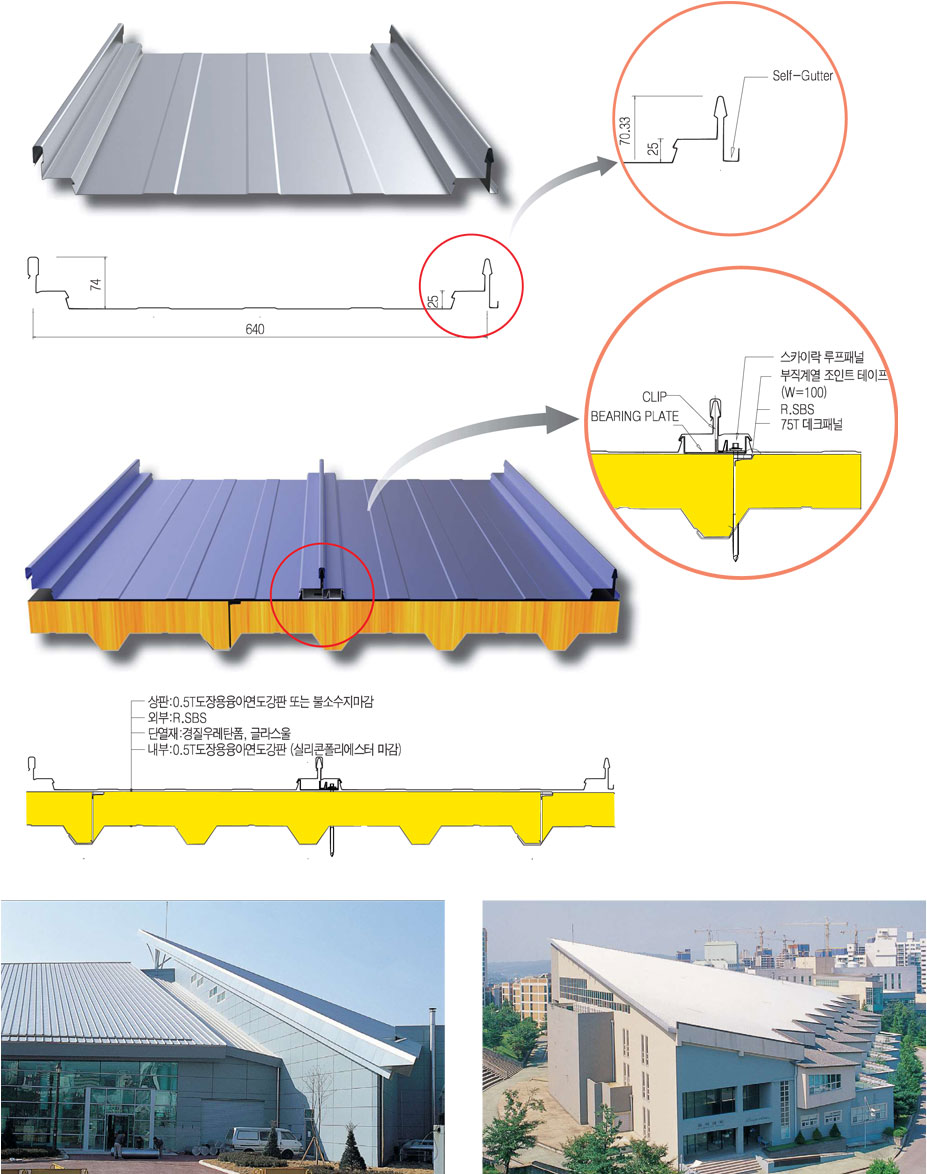

Sky-Lock Roof System의 단면도

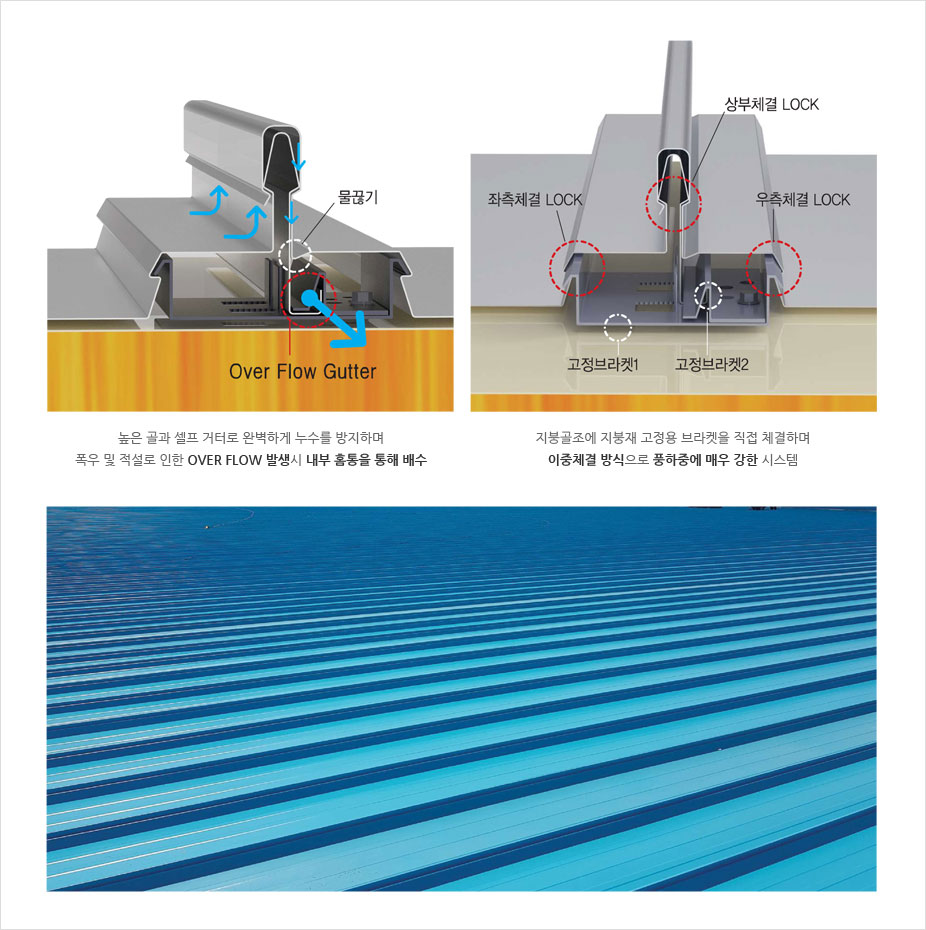

Self-Gutter & Double Lock System

Sky-Lock Roof System
Sky-Lock Roof System은 만약에 발생할 수 있는 폭우 및 적설로 인한 조그마한 OVER FLOW 발생시에도,
내측에 있는 자체 홈통으로 물길을 유도, 배출하는 완벽한 방수를 자랑하는 루프 시스템입니다.

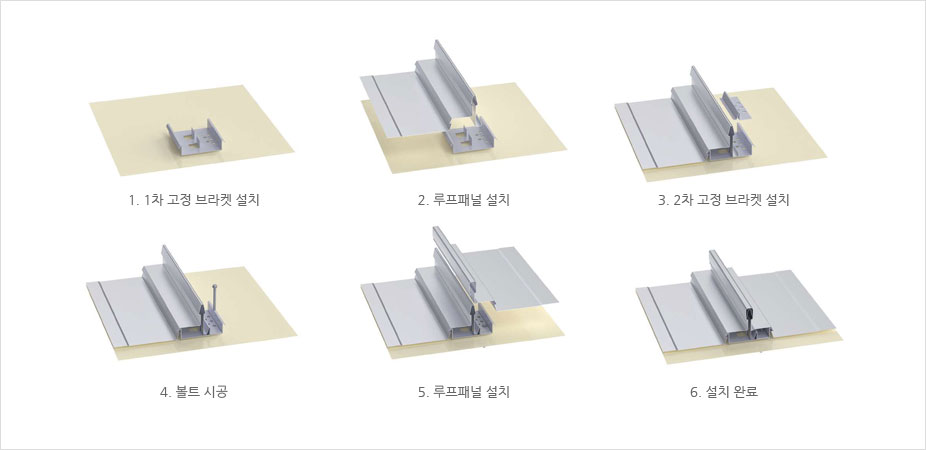

Sky-Lock Roof System의 시공순서

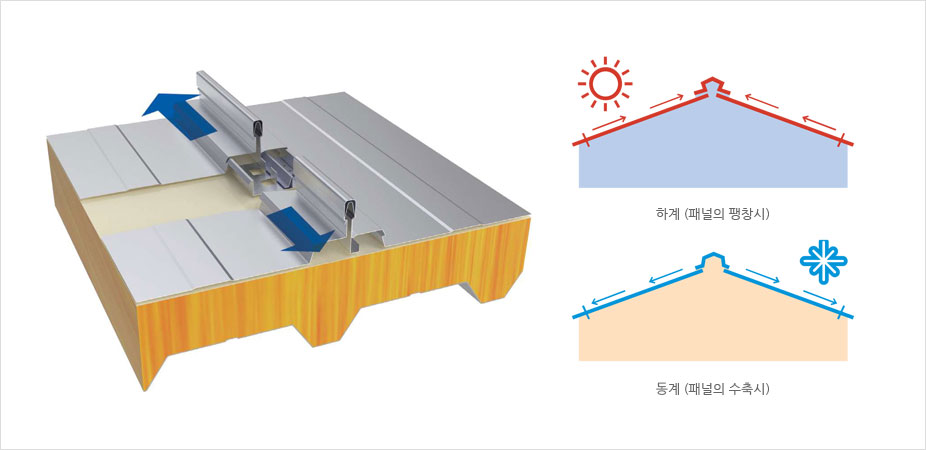

온도 변화에 의한 패널의 수축 팽창
